LVDTとは? 高精度変位測定を支える原理と温度補償

工作機械やアクチュエータの位置を正しく把握するには、小さな動きを安定して測る技術が欠かせません。LVDTは、磁気結合の変化を利用して直線変位を検出するセンサです。本記事では、その仕組みと、温度変化に強い測定システムを構築するための考え方を紹介します。

1. LVDTはどのように変位を測るのか

LVDT(Linear Variable Differential Transformer:差動変圧器式変位センサ)は、一次コイル、二つの二次コイル、可動磁性鉄心を基本構成とします。一次コイルを交流で励磁すると、二次コイルに電圧が誘導されます。鉄心が移動すると磁気結合のバランスが変わり、二次側の差動出力が変化します。[1]

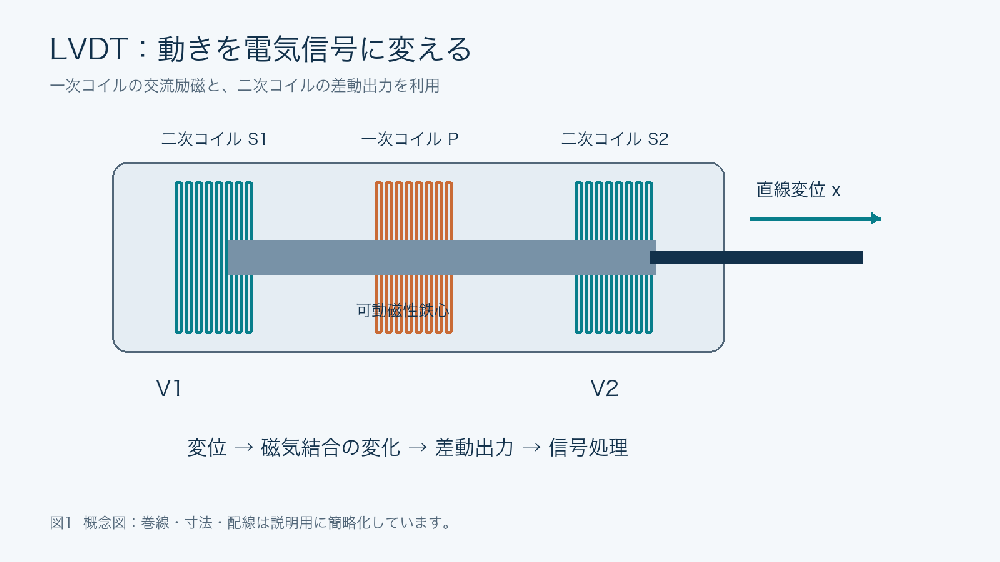

一次コイルを中央、二次コイルを両側に配置し、鉄心の直線移動から差動出力を得るLVDT概念図
図1 LVDTの基本構造。実機の巻線や寸法、結線を示すものではありません。

基本関係は Vout = V1 − V2 です。ここでV1とV2は位相を含む二次誘導電圧を表します。中央付近では両者がほぼ釣り合い、移動に応じて差が生じます。線形範囲内で校正することで、この電気信号を変位量に換算できます。

信号処理には同期検波のほか、二次出力の振幅の差と和の比を利用する方式もあります。処理方法や結線条件は信号調整器によって異なります。[2] 鉄心とコイルを非接触にできる構造は摩耗の低減に役立ちますが、ガイドや接触プローブを含む装置全体の摩耗は別に考える必要があります。

2. 温度で測定値が変わる理由

高精度測定では、対象物が動いていなくても読数が変化する「温度ドリフト」が問題になります。コイル抵抗の変化、支持部材や固定治具の熱膨張、励磁条件の変動、電子回路のオフセット・ゲイン変化などが影響します。現れ方は、基準位置がずれる「ゼロ点ドリフト」と、変位に対する出力の倍率が変わる「感度ドリフト」に分けて考えると整理しやすくなります。[3]

磁性材料の温度特性も検討対象ですが、その寄与は材料や温度範囲によって異なります。また、対象物が実際に熱膨張した場合の変位は、センサ自身の誤差とは区別しなければなりません。何を基準に、どの部分の変位を測るのかを先に定めることが重要です。

3. 温度補償を支える三つの方法

材料・機械構造で変動を抑える

コイル支持部材の寸法安定性、部材間の熱膨張差、巻線張力、固定方法、接着剤の長期変化などを検討します。左右の対称性や取り付け構造にも配慮し、温度による相対位置の変化を抑えます。

励磁・信号処理を安定させる

センサ本体に加えて、励磁源、信号調整器、A/D変換器を含む測定系として評価します。差と和の比を使うレシオメトリック方式は、対応する条件下で共通の振幅変動の影響を抑える手段です。ただし、機械的な熱変形など、すべての誤差を取り除くものではありません。[2]

温度を測り、校正モデルで補正する

LVDT近傍の温度と変位を同時に記録し、あらかじめ求めた温度特性から補正します。温度センサは必要な精度、応答速度、取り付け条件で選定します。周囲温度とセンサ内部温度には差や時間遅れが生じ得るため、設置位置と熱平衡の確認も欠かせません。

4. 数値で理解する線形温度補償

真の変位を5.000 mm、基準温度を20 °C、温度ドリフト係数を0.0006 mm/°C(0.6 µm/°C)と仮定します。40 °Cで読数が5.012 mmになった場合、補正量は0.0006 × (40 − 20) = 0.012 mmとなり、理想モデルでは5.000 mmに戻ります。

Xc = Xm − k(T − T0)

Xcは補償後変位、Xmは補償前読数、kは温度ドリフト係数、Tは現在温度、T0は基準温度です。この式は一定の加算的ドリフトを仮定した説明用モデルです。

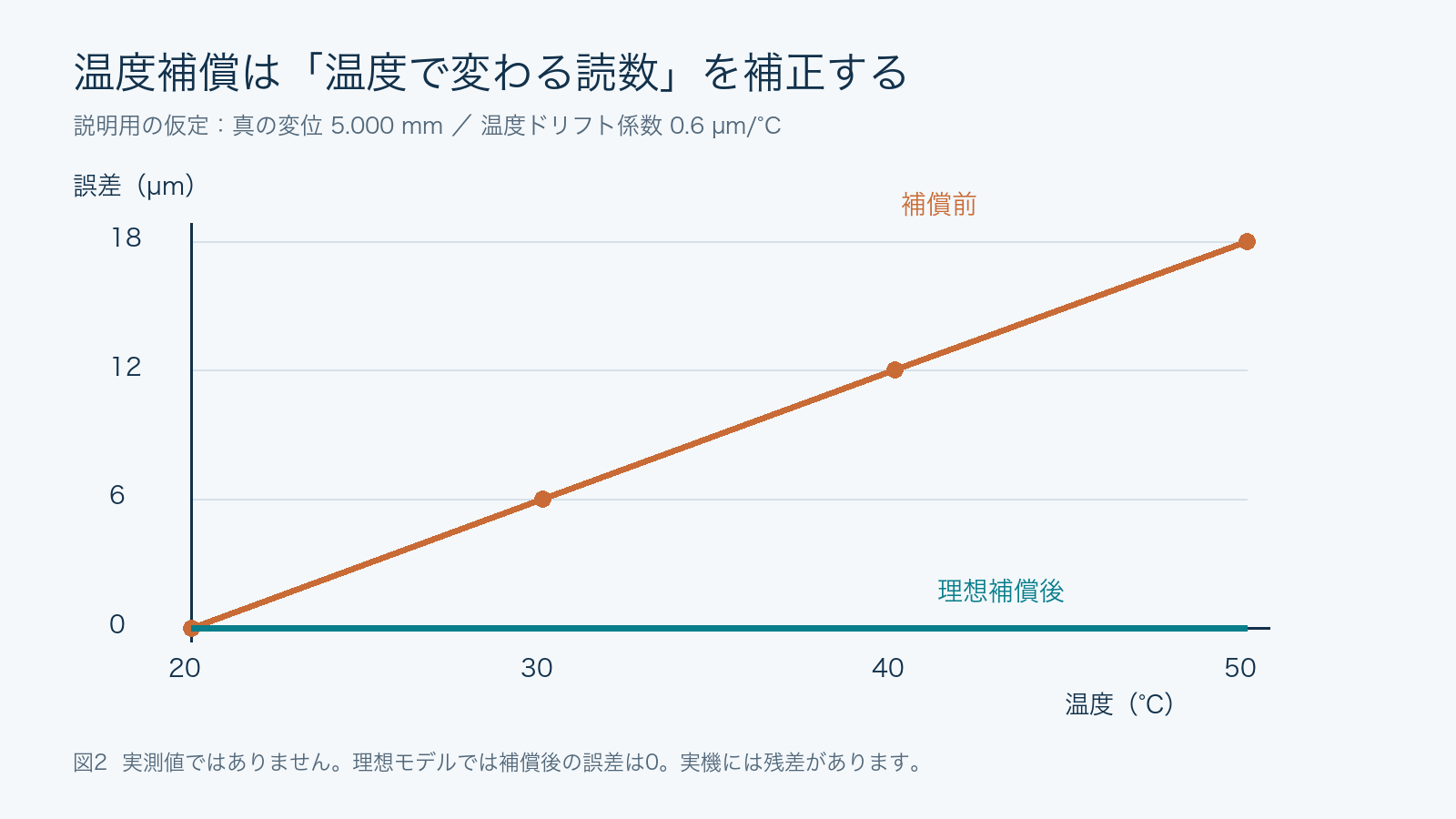

仮定値による温度と誤差のグラフ。補償前は20度で0、50度で18マイクロメートル、理想補償後は0
図2 説明用の仮定値。実測結果や特定製品の性能ではなく、ノイズのない理想モデルです。

実機では位置によって温度の影響が変わることがあります。その場合は、読数を Xm = a(T) × Xtrue + b(T) と表し、感度a(T)とゼロ点b(T)を別々に校正する方法が考えられます。補償は校正範囲内で適用し、範囲外への外挿は慎重に扱います。

5. 補償効果を確かめる実験の進め方

まず模擬データで補償計算と表示・保存の流れを確認し、次に信号調整器付きLVDT、A/D変換器、温度センサ、基準変位装置を組み合わせて実測します。Pythonはデータ処理やグラフ表示、CSV記録に利用できます。

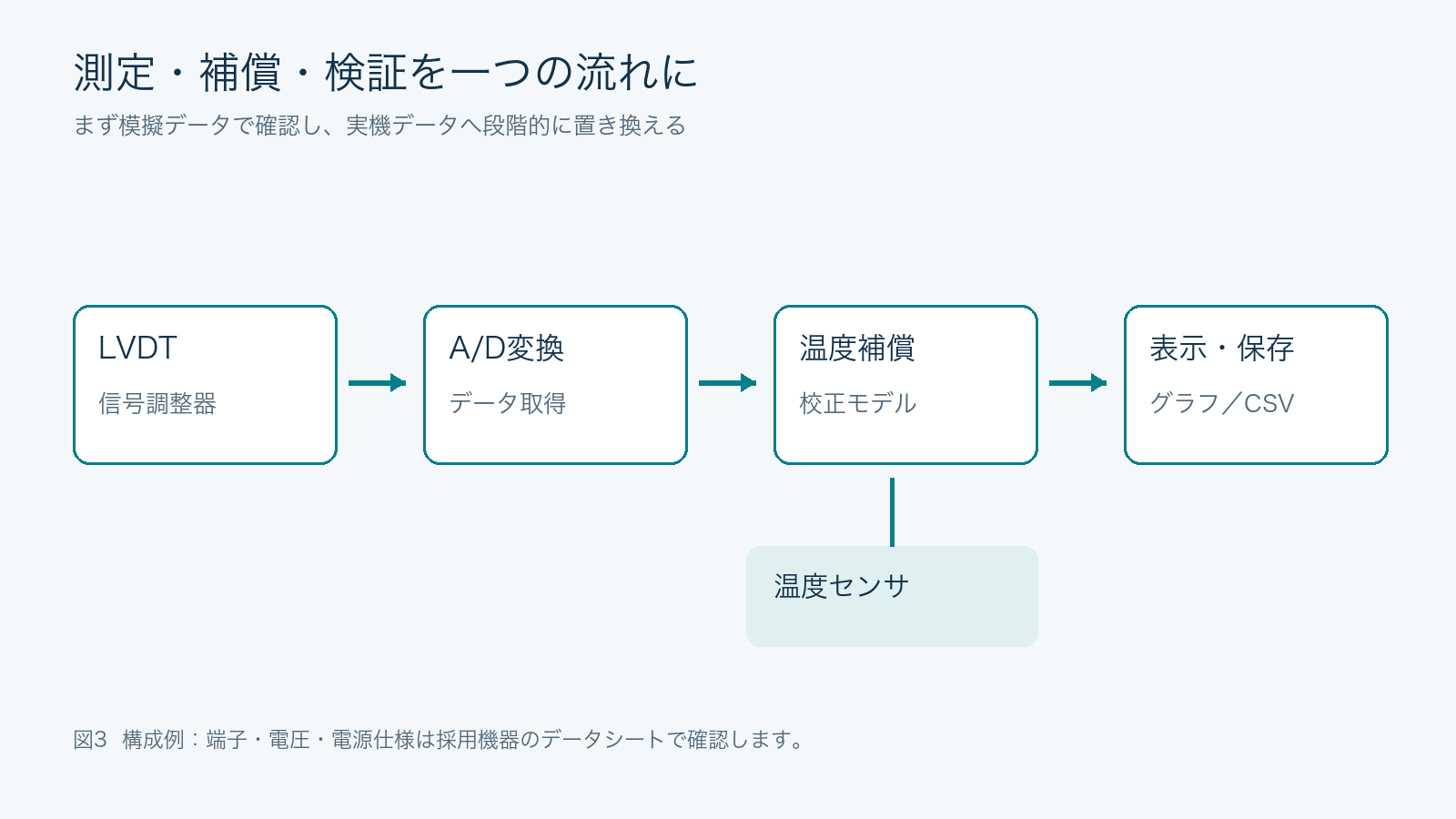

LVDTと信号調整器からA/D変換、温度補償、グラフとCSV保存へ進む測定システム構成例
図3 実験システムの構成例。機器の接続方法は型番とデータシートを確認して決定します。
  1. 変位を校正する:複数の既知位置で出力を記録し、直線性と再現性を確認します。

  2. 温度特性を調べる:複数の変位位置と温度点で、熱平衡後のデータを収集します。固定治具の熱変形も評価対象に含めます。

  3. モデルを作る:ゼロ点と感度の温度依存性を推定します。必要以上に複雑な近似は避けます。

  4. 別のデータで検証する:モデル作成に使わなかった温度・位置、昇温と降温、繰り返し測定で残差を比較します。

表示分解能が1 µmでも、絶対測定精度が1 µmとは限りません。基準装置の不確かさ、ノイズ、取り付け、再現性、ヒステリシスを含めて評価し、補償前後の最大誤差やばらつきを明示する必要があります。

6. 産業用途と設計のポイント

LVDTは、工作機械の微小変位、油圧アクチュエータの位置、自動車部品の試験、研究開発などで利用されます。航空宇宙用途では、温度特性に加え、耐振動性や冗長性、要求される認証条件を満たす構成が必要です。用途に応じて測定範囲、直線性、応答速度、環境条件を合わせて選定します。

安定した変位測定は、センサ単体の仕様だけでは実現できません。機械構造、回路、温度計測、補償モデル、校正を一つの測定系として設計し、実験で確かめることが、高い信頼性につながります。

参考資料

  1. TE Connectivity:Understanding LVDTs(基本原理)

  2. Analog Devices:AD598 LVDT Signal Conditioner(レシオメトリック方式の一例)

  3. TE Connectivity:The Impact of Temperature on LVDTs(温度の影響)

図版:本記事用のオリジナル概念図・仮定値グラフ。製品写真ではありません。
